UF 超濾膜組件
作者：admin 發布日期：2020-04-03 14:13:14
超濾的分離機理主要為“機械篩分”機理，即含有“雜質”的原水在壓力作為驅動力的作用下流經超濾膜的表面，原水中大于膜微孔孔徑的物質被截留下來，小于膜微孔孔徑的物質則透過膜，以此達到分離的目的。
PVDF中空纖維超濾膜組件結構示意圖
[水清膜]增強型PVDF超濾膜組件外型結構及性能參數二：
[水清膜]增強型PVDF超濾膜組件外型結構及性能參數三：
PVDF中空纖維超濾膜組件結構示意圖

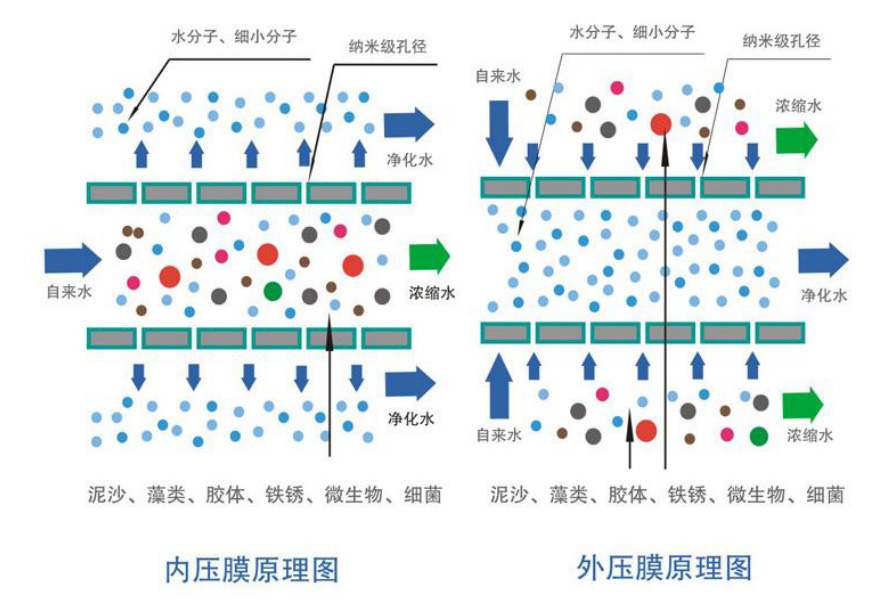

超濾膜過濾原理圖
[水清膜]增強型PVDF超濾膜組件外型結構及性能參數一：

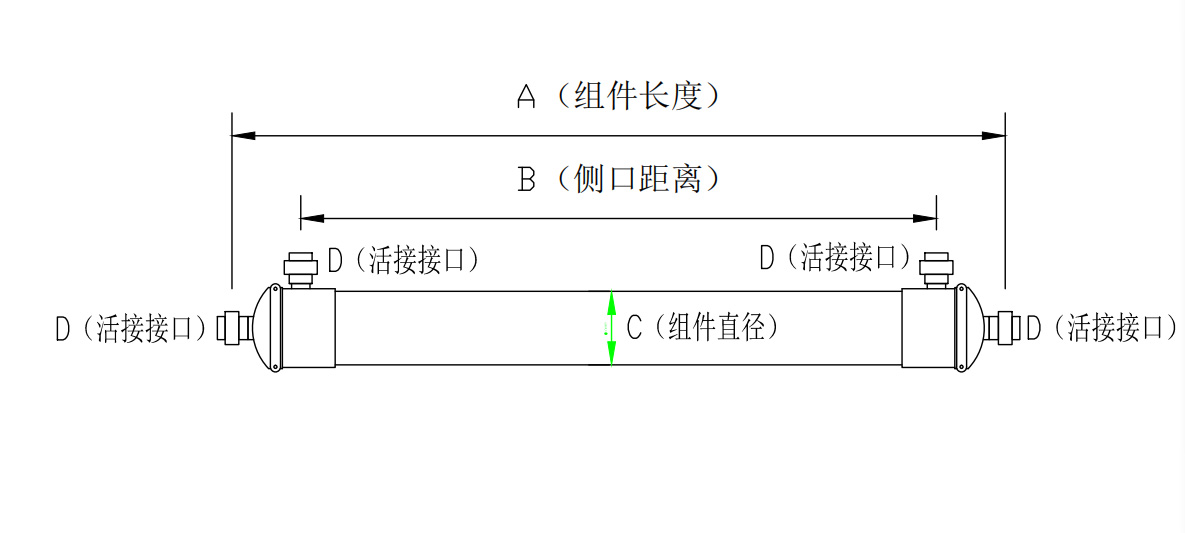

PVDF中空纖維超濾膜組件結構示意圖
| 規 格 |
產品型號 | SQMUF-4040-FR-PVDF | SQMUF-6040-FR-PVDF | SQMUF-6060-FR-PVDF |
| A組件長度 | 1070mm | 1304mm | 1810mm | |
| B組件側口距離 | 920mm | 960mm | 1525mm | |
| C組件直徑 | 90mm | 160mm | 1600mm | |
| D進出水口徑 | DN25 | DN32 | DN32 | |
| 有效膜面積 | 12㎡ | 20㎡ | 30㎡ | |
| 工作方式 | 外壓式 | 外壓式 | 外壓式 | |
| 組件干重 | 4kg | 12kg | 17kg | |
| 基本參數 |
膜材質 | PVDF＋PET編織管 | PVDF＋PET編織管 | PVDF＋PET編織管 |
| 平均孔徑 | 0.03um | 0.03um | 0.03um | |
| 中空膜內徑 | 0.7mm | 0.7mm | 0.7mm | |
| 中空膜外徑 | 1.3mm | 1.3mm | 1.3mm | |
| 出水濁度 | ≤0.2NTU | ≤0.2NTU | ≤0.2NTU | |
| 產水SDI | ≤3 | ≤3 | ≤3 | |
| 使用壽命 | 3-5年 | 3-5年 | 3-5年 | |
| 典型工藝條件 |
溫度耐受范圍 | 1-40℃ | 1-40℃ | 1-40℃ |
| PH耐受范圍 | 2-13 | 2-13 | 2-13 | |
| 運行方式 | 全量/錯流 | 全量/錯流 | 全量/錯流 | |
| 產水流量 | 40-80L/㎡/H | 40-80L/㎡/H | 40-80L/㎡/H | |
| 最大跨膜壓差 | 0.10Mpa | 0.10Mpa | 0.10Mpa | |
| 最大運行壓力 | 0.20Mpa | 0.20Mpa | 0.20Mpa | |
| 最大反洗壓力 | 0.15Mpa | 0.15Mpa | 0.15Mpa | |
| 化學滅菌藥劑 | 次氯酸鈉 | 次氯酸鈉 | 次氯酸鈉 | |
| 化學清洗周期 | 1-6個月 | 1-6個月 | 1-6個月 | |
| 化學清洗藥劑 | 檸檬酸、氫氧化鈉 | 檸檬酸、氫氧化鈉 | 檸檬酸、氫氧化鈉 | |
| 說明：表中所有技術參數均為標準檢驗條件下的出廠檢驗值。 | ||||
[水清膜]增強型PVDF超濾膜組件外型結構及性能參數二：

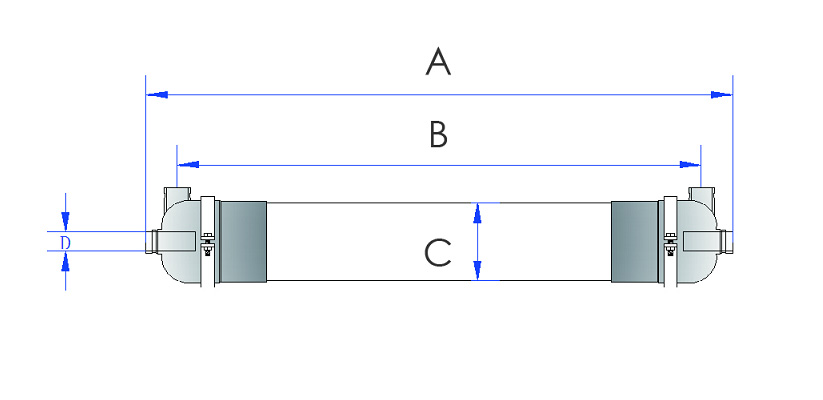

PVDF中空纖維超濾膜組件結構示意圖
| 規 格 |
產品型號 | SQMUF-8040-FR-PVDF | SQMUF-8060-FR-PVDF |
| A組件長度 | 1365mm | 1785mm | |
| B組件側口距離 | 1220mm | 1640mm | |
| C組件直徑 | 200mm | 200mm | |
| D進出水口徑 | DN40 | DN40 | |
| 有效膜面積 | 30㎡ | 45㎡ | |
| 工作方式 | 外壓/內壓 | 外壓/內壓 | |
| 組件干重 | 15kg | 18kg | |
| 基本參數 |
膜材質 | PVDF＋PET編織管 | PVDF＋PET編織管 |
| 平均孔徑 | 0.03um | 0.03um | |
| 中空膜內徑 | 0.7mm | 0.7mm | |
| 中空膜外徑 | 1.3mm | 1.3mm | |
| 出水濁度 | ≤0.2NTU | ≤0.2NTU | |
| 產水SDI | ≤3 | ≤3 | |
| 使用壽命 | 3-5年 | 3-5年 | |
| 典型工藝條件 |
溫度耐受范圍 | 1-40℃ | 1-40℃ |
| PH耐受范圍 | 2-13 | 2-13 | |
| 運行方式 | 全量/錯流 | 全量/錯流 | |
| 產水流量 | 40-80L/㎡/H | 40-80L/㎡/H | |
| 最大跨膜壓差 | 0.10Mpa | 0.10Mpa | |
| 最大運行壓力 | 0.20Mpa | 0.20Mpa | |
| 最大反洗壓力 | 0.15Mpa | 0.15Mpa | |
| 化學滅菌藥劑 | 次氯酸鈉 | 次氯酸鈉 | |
| 化學清洗周期 | 1-6個月 | 1-6個月 | |
| 化學清洗藥劑 | 檸檬酸、氫氧化鈉 | 檸檬酸、氫氧化鈉 | |
| 說明：表中所有技術參數均為標準檢驗條件下的出廠檢驗值。 | |||
[水清膜]增強型PVDF超濾膜組件外型結構及性能參數三：

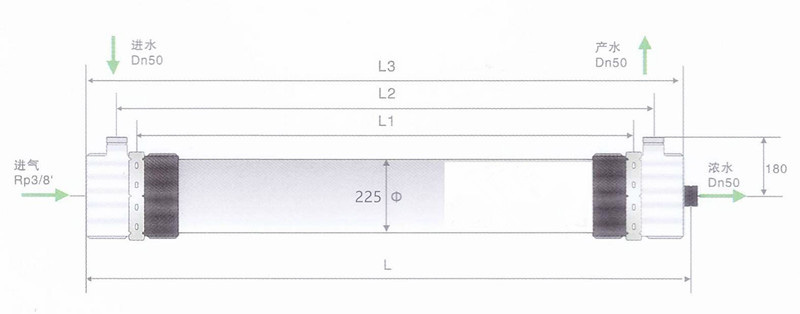

PVDF中空纖維超濾膜組件結構示意圖
| 規 格 |
產品型號 | SQMUF-2860-FR-PVDF | SQMUF-2880-FR-PVDF |
| 膜組件外徑φ | φ225mm | φ225mm | |
| 膜組件長度L1 | 1500mm | 2000mm | |
| 膜組件長度L2 | 1630mm | 2130mm | |
| 膜組件長度L3 | 1820mm | 2320mm | |
| 膜組件長度L | 1860mm | 2360mm | |
| 工作方式 | 外壓式 | 外壓式 | |
| 組件干重 | 42kg | 62kg | |
| 有效膜面積 | 55.2㎡ | 77.5㎡ | |
| 基本參數 |
膜材質 | PVDF | PVDF |
| 平均孔徑 | 0.03um | 0.03um | |
| 中空膜內徑 | 0.7mm | 0.7mm | |
| 中空膜外徑 | 1.3mm | 1.3mm | |
| 出水濁度 | ≤0.2NTU | ≤0.2NTU | |
| 產水SDI | ≤3 | ≤3 | |
| 純水通量 （0.10mpa，25℃） |
≥6500L/H | ≥8000L/H | |
| 典型工藝條件 |
溫度耐受范圍 | 1-40℃ | 1-40℃ |
| PH耐受范圍 | 2-13 | 2-13 | |
| 運行方式 | 全量/錯流 | 全量/錯流 | |
| 產水流量 | 40-80L/㎡/H | 40-80L/㎡/H | |
| 最大跨膜壓差 | 0.10Mpa | 0.10Mpa | |
| 運行壓力 | ≤0.12Mpa | ≤0.12Mpa | |
| 最大反洗壓力 | 0.20Mpa | 0.15Mpa | |
| 化學滅菌藥劑 | 次氯酸鈉 | 次氯酸鈉 | |
| 化學清洗周期 | 7-14天/次 | 7-14天/次 | |
| 化學清洗藥劑 | 檸檬酸、氫氧化鈉 | 檸檬酸、氫氧化鈉 | |
| 說明：表中所有技術參數均為標準檢驗條件下的出廠檢驗值。 | |||
